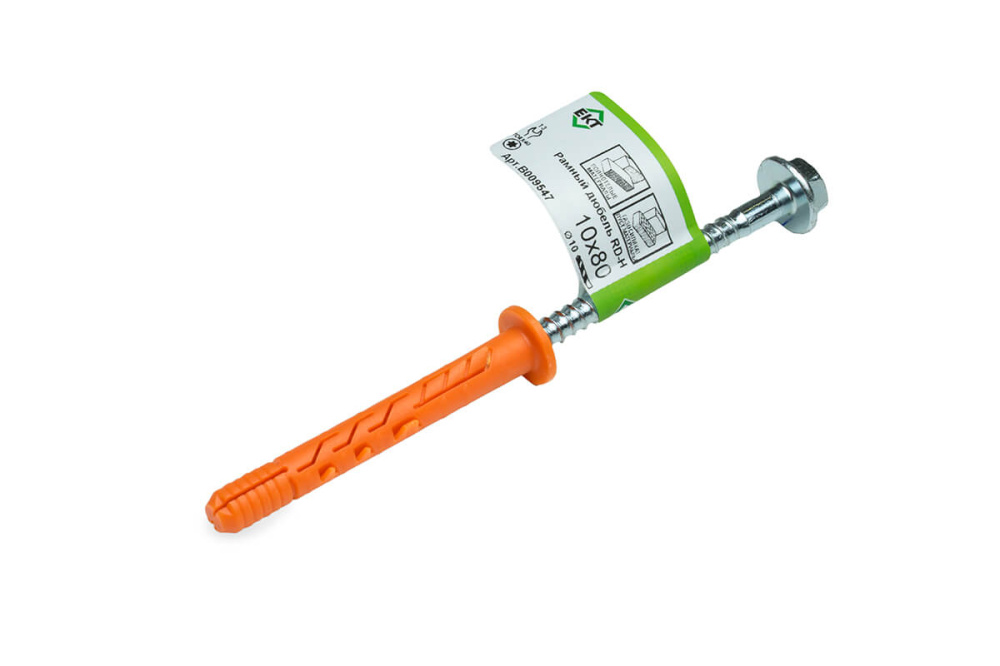

Рамный дюбель с шурупом RD-H 10x80 цилиндр, НЕЙЛОН, ЕКТ (с этик./1шт)
Стелаж на схеме магазина
Расположение на полке
Артикул: B009547
Рамный (фасадный) дюбель ЕКТ RD предназначен для крепления различных изделий методом сквозного монтажа к бетону, полнотелому и пустотелому кирпичу, газобетону и керамзитобетонным блокам.
СВОЙСТВА И ПРЕИМУЩЕСТВА:
- Универсальное применение. Подходит для всех основных стеновых материалов.
- Конструкция дюбеля разработана для достижения максимальных нагрузок в полнотелых материалах силой трения, а в пустотелых – связыванием в узел.
- Материал изготовления гильзы – нейлон. Обеспечивает возможность монтажа в широком диапазоне температур с расчетным сроком службы 50 лет.
- Шуруп из углеродистой стали класса прочности 8.8 под ключ S13 + со шлицем Torx 40 и специальной резьбой гарантирует установку и высокие нагрузки дюбеля.
Диаметр сверления, мм
10
Диаметр отверстия в прикрепляемой детали, мм
11
Размер под ключ
13
Глубина сверления, мм
90
Толщина основания, мм
110
Максимальная толщина закрепляемой детали, мм
10
Для монтажа Вам потребуется сверло по бетону диаметром 10 мм и ключ на 13.
1. Просверлите отверстие глубиной 90 мм. Минимальная толщина стены для данного крепежа составляет 110 мм! Для сверления в бетоне и полнотелом кирпиче используйте режим сверления с боем легкие пено- и керамзитобетоны можно только сверлить!
2. Продуйте отверстие для удаления пыли, которая ухудшает прочность крепления.
3. Вставьте дюбель в отверстие до упора через прикрепляемую деталь (сквозной монтаж).
4. Вставьте шуруп в дюбель и затяните его ключом, а лучше гайко-/шуруповертом.
