Решение: Дюбель-бабочка 10х50 с шурупом
Состав решения
Описание
Характеристики
Инструкции монтажа
Найти на полке
Пластмассовый дюбель KHD10х50 для пустотелых конструкций с шурупом, НЕЙЛОН (упак/2шт)
Пластмассовый дюбель KHD10х50 для пустотелых конструкций с шурупом, НЕЙЛОН (упак/2шт)
Артикул: B006740
или
Выберите по количеству
Пластмассовый дюбель KHD10х50 для пустотелых конструкций с шурупом, НЕЙЛОН (упак/2шт)
Стелаж на схеме магазина
Стелаж на схеме магазина
Расположение на полке
Пластмассовый дюбель KHD10х50 для пустотелых конструкций с шурупом, НЕЙЛОН (упак/2шт)
Артикул: B006740
Найти на полке

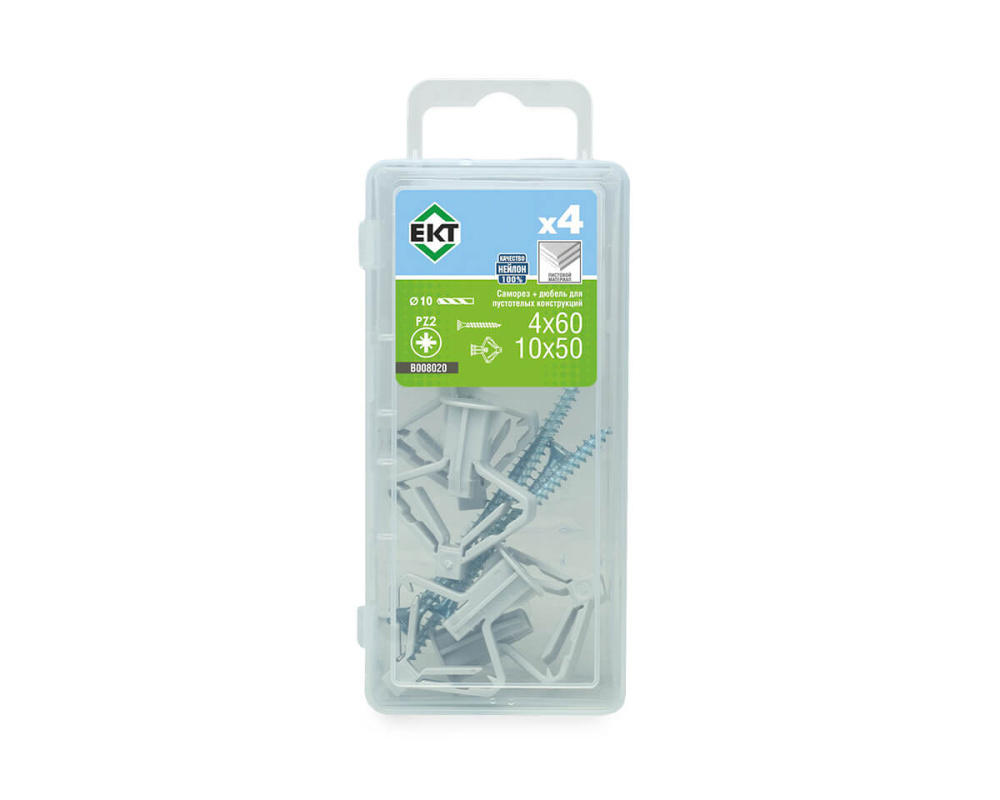

Саморез, цинк 4,0х60 + дюбель для пустотелых конструкций KHD 10х50, нейлон (упак/4шт)
Саморез, цинк 4,0х60 + дюбель для пустотелых конструкций KHD 10х50, нейлон (упак/4шт)
Артикул: B008020
Саморез, цинк 4,0х60 + дюбель для пустотелых конструкций KHD 10х50, нейлон (упак/4шт)
Стелаж на схеме магазина
Стелаж на схеме магазина
Расположение на полке
Саморез, цинк 4,0х60 + дюбель для пустотелых конструкций KHD 10х50, нейлон (упак/4шт)
Артикул: B008020
Дюбель бабочка используется для монтажа легких и средних по весу конструкций к листовым материалам толщиной 10-15 мм. Из-за особенности конструкции, блокируется уже в момент осаждения. Полная блокировка достигается при затягивании дюбеля шурупом. Материал - полипропилен.
Диаметр сверления, мм
10
Диаметр отверстия в прикрепляемой детали, мм
4-6
Толщина основания, мм
10-15
Шлиц, тип
PZ2

Для монтажа Вам потребуется сверло по бетону диаметром 10 мм и отвертка/шуруповерт со шлицем PZ2:
1. Просверлите гипсокартон сверлом 10 мм.
2. Выкрутите если необходимо суморез из дюбеля, сожмите "крылья" и вставьте дюбель в отверстие. Грани в основании дюбеля будут препятствовать прокручиванию дюбеля при затягивании самореза.10_1-2.jpg
3. Вставьте саморез в дюбель через прикрепляемую деталь. Держите саморез строго перпендикулярно основанию, чтобы попасть острием самореза в отверстие в конце дюбеля. Начните аккуратно затягивать саморез отверткой или шуруповертом. Желательно иметь возможность осуществлять визуальный контроль раскрытия крыльев и входа стопорных планок в пазы на крульях. Но дюбель можно монтировать и без визуального контроля.
4. Монтаж завершен.10_3-4.jpg
